最大加工板材尺寸

2000x5000mm(再定位)(冲床)

1500x5000mm(再定位)(激光)

最大加工板材厚度

3.0mm(毛刷台面) 6.35mm(钢珠台面)

批量加工,激光切割建议3mm及以下的板材

打标速度

1600次/分

冲孔频率

730次/分(板厚1mm、步距1mm、冲程4mm、双摆)

一次冲孔最大直径

φ88.9mm

转塔分布

32工位/42工位/52工位

数控系统

FANUC 31i

孔距精度

±0.1mm

板材最大移动速度

X轴100 m/min Y轴 80 m/min

最大切割速度

18~24m/min(1mm冷板) 30m/min(1mm不锈钢)

控制轴数

X、Y1、Y2、T、A、C、Z七轴控制

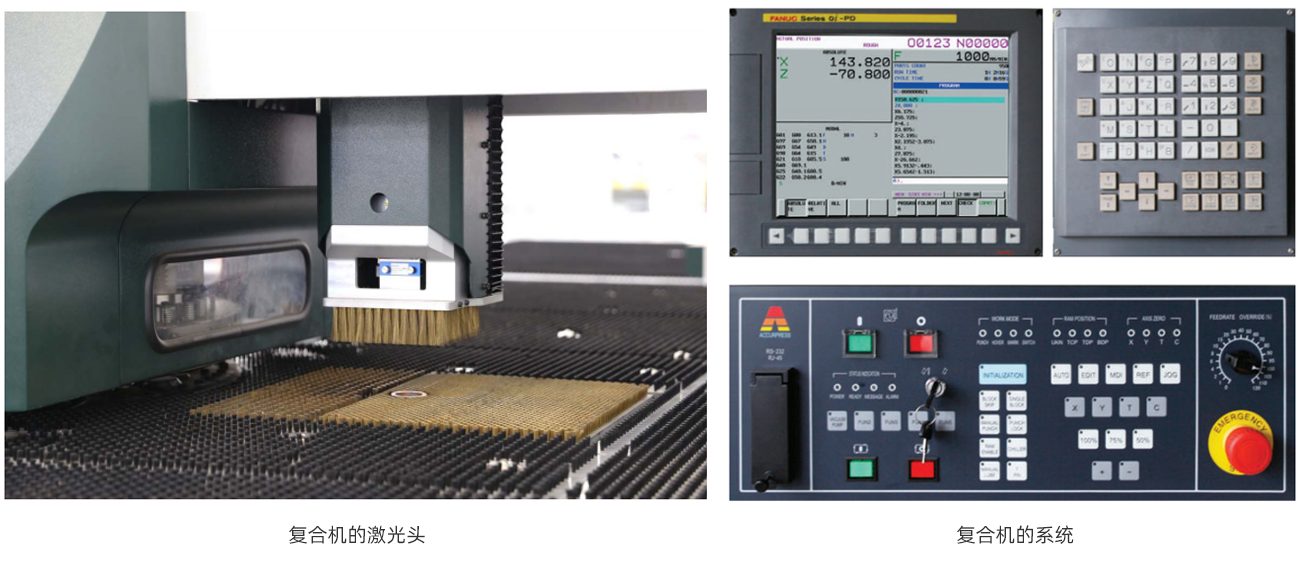

激光发生器

2KW FANUC光纤、3KWIPG光纤

空气压 力 (冲床用)

0.5~0.6 Mpa

气体耗量(激光用)

氮气 0.087Kg/m(以切割2mm以内冷板计)

冲床平均功率

20/30 KW E2000/E3000

激光平均功率

14 KW

外形尺寸( 长x高x宽)

6850mmx2350mmx5310 mm

机器毛重

24吨
