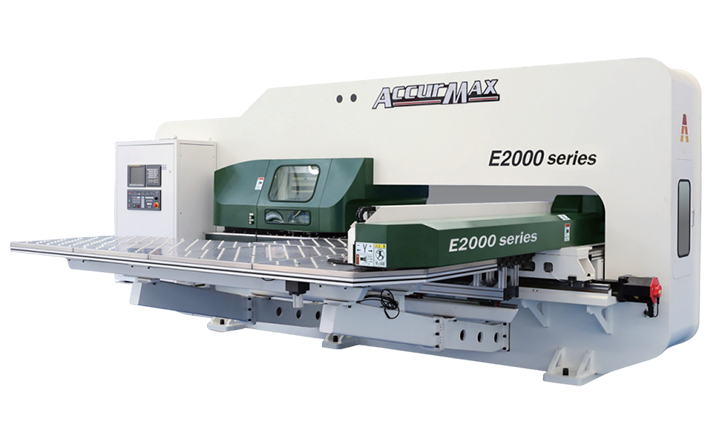

| ACCURMAX-E2000/3000
● 爱克新一代数控转塔冲床采用伺服电机主轴驱动，具有节能、高速、环保和维护成 本低的特点。 ● 在机械结构设计上，采用大行程，厚转塔，重型闭式机架，满足高精 ● 1500mmx5000mm/2000mmx5000mm加工范围 |

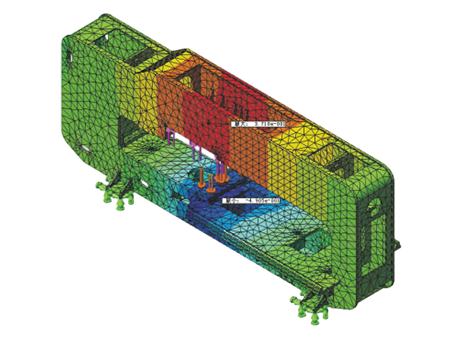

机架刚性 ● 机架采用钢板焊接结构 ● 整体壁炉回火处理 ● 表面喷砂处理 ● 通过前卫的镗铣加工中心FPT一次装夹加工 ● 进行了有限元分析 ● 高刚性闭式机架，大限度减少偏斜和扭曲，提高稳定性。 ● 采用宽式床身设计，相比其他设计具有更好的横向刚度及横向强度。 |
|
▎工作台结构 |

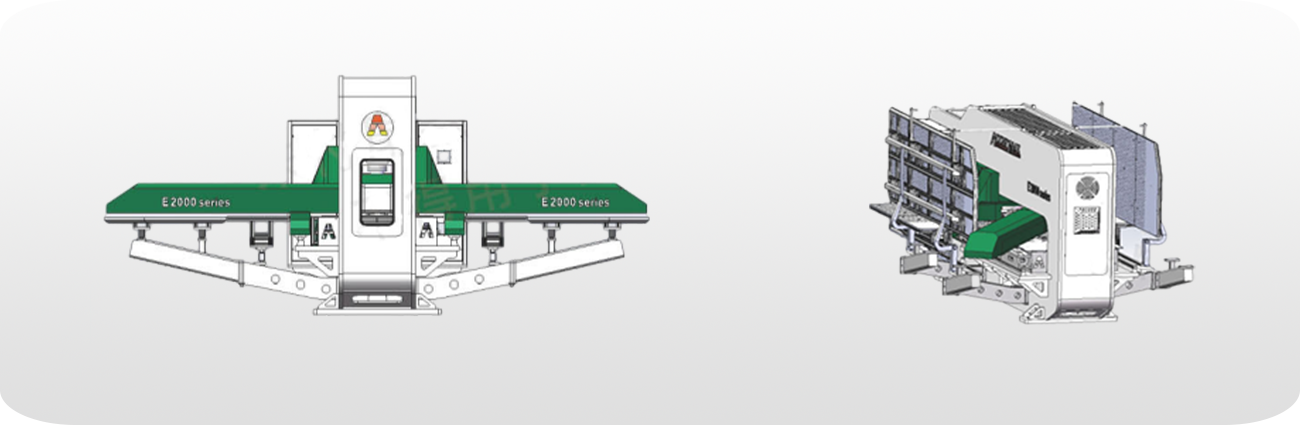

翅翼型工作台支撑设计，新颖美观，节约了脚面空间。工作台由主工作台和辅助工作台组成。主工作台由四根大规格直线导轨支撑及导向，沿Y轴方向移动，减少了板材与台面在此方向来回移动所产生的划痕及噪音。这种独特的可翻转的翅翼型结构同时也便于装运。
▎数控系统及编程软件 |
|
|

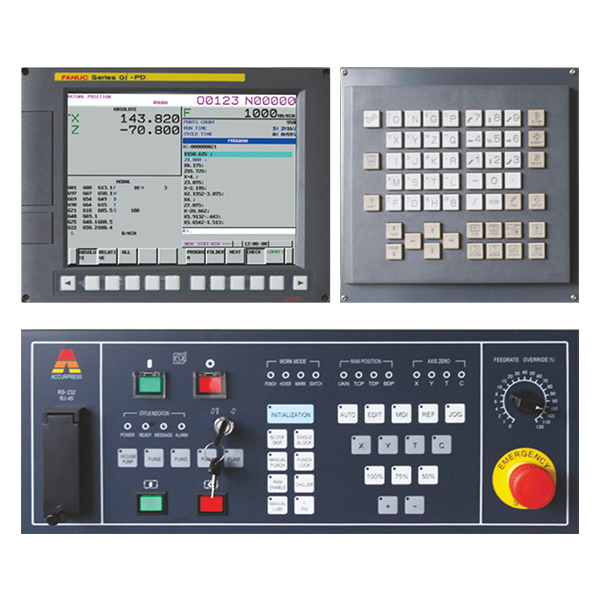

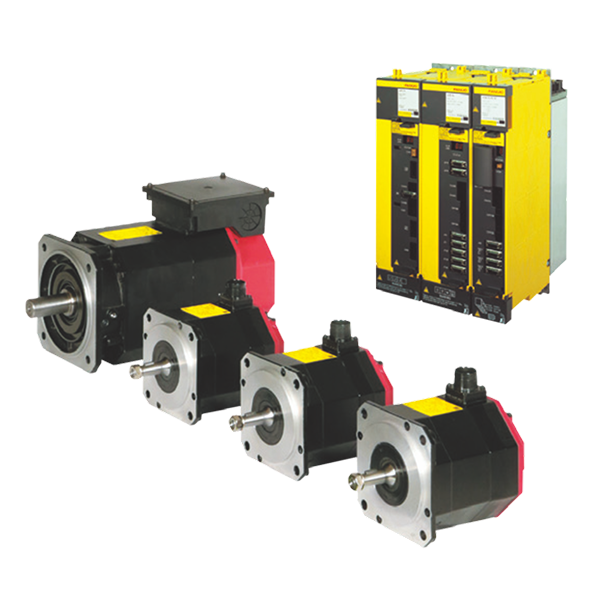

采用 FANUC Oi-PF 专业的冲床控制系统。10.4"彩色TFT屏幕，中英文切换，良好的 MMC人机对话功能，故障诊断及报警功能，在线G代码编程，支持 CAD/CAM 离线编程，强大的冲压专家数据库，RS232标准接口并支持网络传输。 采用前卫的 FANUC 专业数控系统以及 FANUC 伺服电机以及驱动器和放大板等全套，具有很好的匹配性和稳定性。 | |
| 冲压能力 | 20/30吨 |
最大加工板材尺寸 | 1500mmx5000mm(再定位) E2000/3000 1500 |
2000mmx5000mm(再定位) E2000/3000 2000 | |
最大加工板材厚度 | 3.0mm(毛刷台面) 6.35mm(滚珠台面) |
滑块行程 | 32mm |
打标速度 | 1600次/分 |
冲孔频率 | 730次/分(板厚1mm、步距1mm、冲程4mm、双摆) |
一次冲孔最大直径 | φ88.9mm |
转塔分布 | 32工位/42工位/52工位 |
数控系统 | FANUC 0i-PF |
冲孔精度 | ±0.1mm |
板材最大移动速度 | X轴100m/min Y轴60m/min |
控制轴数 | X、Y、A、T、C五轴控制 |
空气压力 | 0.5~0.6 Mpa |
机器平均功率 | 20/30KW |
外形尺寸(长x高x宽) | 5650mmx2350mmx5310mm E2000/3000 1500 |
6850mmx2350mmx5310mm E2000/3000 2000 | |
机器毛重 | 19吨 E2000/3000 1500 |
22吨 E2000/3000 2000 |
